Animales como ratones, ratas, y hasta pequeñas aves son disturbadas por la emisión de señales ultrasónicas de buena energía. En muchos países e incluso en el nuestro, repelentes ultrasónicos están instalados en silos para mantener a estos animales lejos.

Anuncios de los cuadernos de trabajos agrícolas principales para probarlo. El circuito simple descrito sirve para entornos pequeños y puede ser instalado en una despensa, armario de alimentación o incluso en un lugar donde si mantiene algún tipo de cereal o productos que pueden ser atacados por roedores.

Colocar al lado de basureros también puede ayudar a mantener los perros y gatos, evitando la efusión de la suciedad o bolsas de plástico se rompen. El circuito produce una potencia de señal en el rango de 18 kHz a 25 kHz y puede mantenerse conectado permanentemente ya que es alimentado por la red eléctrica.

Consumo de energía será entre 2 y 5 vatios del transformador y el rendimiento en la emisión de ultrasonido es excelente gracias a la utilización de un tweeter piezoeléctrico. La gran ventaja de este tipo de repelente es que no utiliza productos químicos y ni afecta el medio ambiente. Por lo tanto, es una solución ambientalmente amigable, que sin duda debe ser considerada, no sólo en este tipo de aplicación como en otras.

Sonidos, ultrasonido y radiaciones no ionizantes son importantes soluciones para muchos tipos de equipos, no contamina.

CÓMO FUNCIONA

Un circuito integrado 555 se conecta en la configuración de astable produciendo una señal cuyo ciclo activa es pequeño, como se muestra en la figura 1.

Figura 1 – un ciclo activo con transistor PNP conduce a tiempos de conducción cortos y por lo tanto menos consumo.

Figura 1 – un ciclo activo con transistor PNP conduce a tiempos de conducción cortos y por lo tanto menos consumo.

El ciclo activo se da básicamente por la relación de valores entre R1 y R2 y la finalidad de mantener este valor bajo es reducir el tiempo de conducción del transistor.

Siendo polarizado sólo en los intervalos en que el pulso tiene duración más corta el transistor consume menos energía y así calienta menos. Sin embargo, se mantiene la potencia de pico.

Entonces podemos utilizar transistores PNP de media potencia como el BD136 o equivalentes como BD138 o incluso el BD140 los cuales deben equiparse con un radiador de calor pequeño.

Las señales del transistor se aplican directamente a un tweeter piezoeléctrico de alto rendimiento. Aunque la mayoría de estos tweeters se muestran buenos para producir sonidos en el rango de 12 a 18 kHz, muchos de ellos tienen una buena respuesta a frecuencias más allá de los 18 kHz, es decir, por encima de la gama audible por los seres humanos.

Así, podemos utilizar los transductores ultrasónicos baratos puesto que a menudo no van más allá de 22 kHz. La potencia del circuito es hecha para un transformador 12 V con una corriente de 500 mA sin necesidad de ajuste. Los diodos D1 y D2 rectifican la baja tensión del secundario del transformador mientras que el capacitor C1 hace el filtrado.

MONTAJE

En la figura 2 tenemos el diagrama completo del Repelente Ultrasónico, incluyendo la fuente de alimentación.

El diseño de los componentes en una pequeña placa de circuito impreso se muestra en la figura 3. Varios componentes utilizados admiten equivalentes, tales como el BD136. Pueden usarse transistores PNP de potencia como el TIP32 y TIP42.

Figura 3 – Placa de circuito impreso para el montaje. El transformador se monta fuera del tablero.

El transformador tiene 12 + 12 V de secundario con corriente entre 500 mA y 1A. Cabe fácilmente en una pequeña caja de plástico cuyas dimensiones están básicamente determinadas por el tamaño del tweeter.

En particular recomendamos los tweeters piezoeléctricos de tipo “botón” que tienen no más de 4 cm de diámetro y proporcionan un excelente rendimiento en reproducción de sonidos de alta frecuencia.

El transistor debe tener un pequeño radiador de calor que no es más que una placa de metal doblada en “U” y fija con un tornillo en el cuerpo del componente.

AJUSTE Y USO

Para ajustar, ligue el aparato en la red eléctrica y ajustar P1 hasta que el sonido agudo se torne ausente (por encima del límite audible). Después es solo instalar y mantener el aparato en lugares donde pueden atacar a los roedores.

Es importante no mantener el aparato conectado en lugares donde hay animales domésticos como perros, gatos y hasta pájaros porque pueden sentirse muy perturbados con la señal producida por el repelente. Usar solamente en lugares donde estos animales no están presentes.

Fuente: http://newtoncbraga.com.mx/index.php/articulos/13-medio-ambiente-y-salud/1548-repelente-ultrasonico-art272s

Fuente: http://elrincondeloscircuitos.blogspot.com/

Las vibraciones de un medio material se pueden propagar llegando a nuestro oídos. Si estas ondas tienen una frecuencia dentro de determinada franja de valores, típicamente entre 20 y 20.000Hz, habrá una reacción que nuestro sistema auditivo interpretará como “sonido”.

Nuestro oído también puede hacer una buena distinción entre los sonidos de diversas frecuencias. Los de frecuencias más bajas serán percibidos como “graves” y los de frecuencias más altas serán percibidos como “agudos”.
Nuestra gama de audición, sin embargo, no abarca todas las vibraciones que pueden existir, y ni siquiera es la más amplia del mundo animal. Sin embargo, es sabido que los roedores, murciélagos y otros animales, se ven altamente perjudicados por los ultrasonidos que no son escuchados por los humanos.

Un oscilador construido con el clásico integrado 555 es la base del circuito, y la frecuencia se calculo mediante la fórmula:

F= 1,44 / ((Rl + 2R2)*C)

Para C = 1.5 nF tenemos una frecuencia de 14.54 KHz, y para 1nF el valor será 21,81kHz. Se puede experimentar con otros valores, inclusive con la utilización en serie con R2, cuyo valor será reducido 4k7, de un potenciómetro de 47k. La salida de este integrado será conectado a una etapa de potencia formada por un transistor de potencia TIP41. Con una alimentación de 12V obtenemos un corriente de 400mA en el transistor, que corresponde a una potencia consumida de 4,8W. Evidentemente, el rendimiento del tweeter será bastante menor, pero aun así la potencia obtenida será buena. Para una potencia más alta se puede usar un amplificador más potente, pero se debe verificar si el mismo es capaz de responder a la frecuencia aplicada.

Fuente: https://www.forosdeelectronica.com/proyectos/auyenta-roedores.htm

La alimentación proviene de un pack de 6V o un porta pilas de cuatro cuerpos. La llave superior sirve para encender o apagar el aparato, la llave selectora permite elegir el tipo de tono a hacer mientras que el pulsador sólo trabaja cuando está en modo bomberos. Presionando el pulsador el tono va subiendo de frecuencia, soltando el mismo el tono decae.
El parlante es de 8 ohms del tipo encontrado en radios de mano.

Fuente: http://elrincondeloscircuitos.blogspot.com/

El circuito propuesto genera un sonido de alrededor de 22 Khz, de manera de resultar “insoportables” para los insectos, y ahuyentarlos del entorno, pero que sean inaudibles para el ser humano.

Este circuito se alimenta con una tensión de solo 1.5V, que se puede obtener de una pila común o alcalina AA. Es de muy bajo consumo, por lo que la pila puede durar varios días, de uso contínuo, si es alcalina.
El circuito básicamente se trata de un oscilador de señal de audio, que genera una frecuencia de alrededor de 22 Khz, constituído principalmente por dos transistores BC547. La construcción es simple, el circuito logrado ocupa muy poco tamaño, por lo que se puede alojar en una pequeña caja, la que probablemente sea mayormente ocupada por el tweeter.
Si se requiere de mayor potencia, para tener mayor alcance, se puede reemplazar al  tweeter por un amplificador de audio, que pueda llegar reproducir frecuencias del orden de los 22 Khz que emite el repelente electrónico.
Con esta última configuración también se puede usar para espantar ratas, ratones y murciélagos.

Lista de componentes usados

R1 = R4 = 10 K Ω
R2 = R3 = 560 K Ω
C1 = 330 pF
C2 = 82 pF

S1 = Llave para encendido simple
Transistores Q1 y Q2 =BC547

1 Pila AA de 1,5 V

1 Tweeter

Fuente: http://amplificadoresaudio.blogspot.com/

R1: 470 k (amarillo, violeta, amarillo,dorado)
R2: 100 ohms (cafe,negro,cafe,dorado)
R3: 100 ohms (cafe,negro,cafe,dorado)
R4,R5: 1 k (cafe,negro,rojo,dorado)
R6: 47 ohms (amarillo,violeta,negro,dorado)
Q2: transistor 2 N3906
Q1: transistor 2N3904

Fuente: http://mecanicaelectric.blogspot.com/

Los ultrasonidos son muy utilizados en la actualidad para erradicar plagas como roedores murciélagos insectos entre otros, las características de los ultrasonidos son efectivas ya que no son audibles para los seres humanos pero si para los animales, estos ultrasonidos son molestos para la mayoría de los animales haciendo que los mismos se alejen del lugar donde las mismas se encuentran.

Se denomina ultrasonido a todo lo que sea superior a los 20.000 Hz o 20Khz estas frecuencias no son audibles para el ser humano.

Si tendríamos que definir lo que este circuito realiza seria lo siguiente: Si seria audible para el ser humano este sería similar al sonido de un acole de audio, de esos que escuchamos cuando acercamos un micrófono al parlante del amplificador donde este micrófono está conectado.

Este es un sonido que si lo escuchamos constantemente y tendríamos que vivir con el mismo seria desagradable para los humanos e insoportable. Es así como se espantan los animales o las plagas, de esta manera es como se combate a los roedores y murciélagos cuando usamos estos equipos, esto es lo mismo para con los perros en este circuito.

Los circuitos ultrasonidos son muy utilizados en las últimas décadas para muchas aplicaciones. Aquí presentamos un ahuyentador de perros. El principio del funcionamiento del circuito es similar al silbato de perros (el de ultrasonidos para amaestrarlos), el cual funciona de manera audible para los canes pero no para los seres humanos.

Este circuito genera señales de ultrasonidos en bajas frecuencias 22KHz hasta 45Khz según componentes usados, se puede variar la frecuencia mediante el cambio de las resistencias del ne555. Los 4 transistores son parte de la amplificación de la potencia del circuito y actúan como si fuera un amplificador de audio generando mayor potencia de ultrasonidos.

El circuito funciona accionando S1 por intervalos cortos, este accionamiento se realiza cuando los canes se hacen presentes en el lugar donde no queremos que permanezcan. Una manera práctica de erradicar perros del jardín.

Fuente: http://nuevos-circuitos-electronicos.blogspot.com/2013/07/circuito-ultrasonidos.html

El transformador tiene secundario de 6+6V con corriente entre 2 y 5A. La salida será de 100 a 500V con picos que dependen de la corriente exigida por la carga. Los transistores deben ser montados en buenos disipadores de calor. La potencia depende del ajuste de los resistores de 47 ohm, de las características del transformador y está alrededor de 20 watt como máximo.

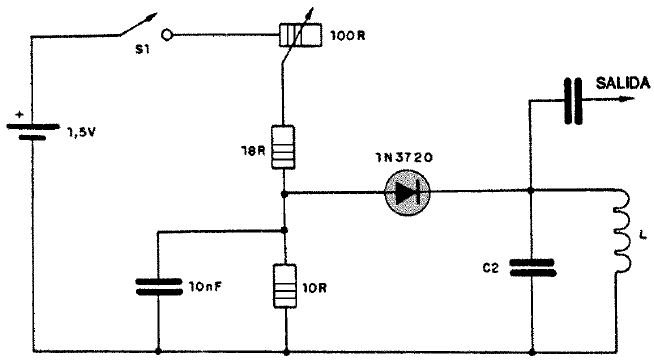

Este circuito puede oscilar en una frecuencia tan alta como 1,6GHz, caso en que se deben dimensionar los componentes L y C2 para resonar en el valor deseado. El condensador C2 debe ser de mica plateada para mayor estabilidad y la oscilación es ajustada en el
potenciómetro de 100 ohm. Observe la baja tensión de alimentación.
