TRIPLICADOR DE TENSION CON 555

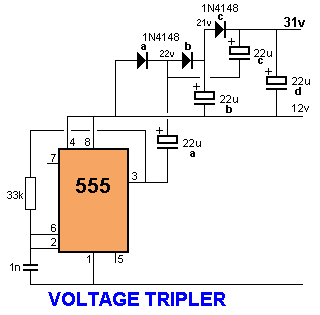

Un voltaje de aproximadamente 3 veces la alimentación (menos alrededor de 5v) puede ser creado por el siguiente circuito. La salida se entregan cerca de 50 mA. Pin 3 pasa a BAJO aproximadamente 0,5 V y HIGH acerca a 11v.
Cuando el pin 3 pasa a nivel bajo, el condensador «a» los cargos a través de diodo «a» a unos 11v.
Cuando el pin 3 pasa a ALTO, el condensador «a» tiene alrededor de 11v a través de ella, más el voltaje en el pin 3. El 22v en el cable positivo del condensador «a» pasa a través del diodo «b» para cargar el condensador «b» con 21v -. = 9v 12v Esto produce un voltaje de 21v en el ánodo del diodo» c «Cuando el pin 3 va. LOW, ambos condensadores «a» y «c», se cargará a través de diodos «a» y «c» con condensador «a» que se carga a través del diodo «a» y el condensador «c» carga a través del diodo «c». Cuando el pin 3 va HIGH, el 9v a través del condensador «c» se añadirá a la 22v para cargar el condensador «d» a 31v.
