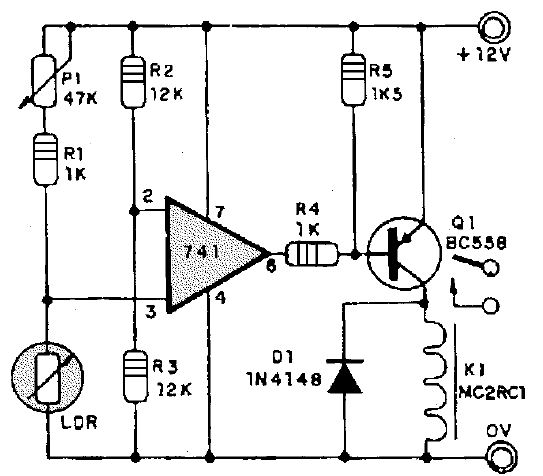

“FOTORRELE” DE ACCION NEGATIVA CON 741



El circuito dispara cuando la luz deja de incidir en el LDR. La sensibilidad se ajusta con P1, cuyo valor debe estar cercano al de la resistencia presentada por el sensor en las condiciones de iluminación normal.
Una fuente bien estabilizada, así como el montaje del LDR en un tubo, evitan problemas de inestabilidad.
