Modulador distorsionador de voz con HT8950/HT8950A

Quien no ha querido hacerse un aparatillo para distorsionar la voz y ponerla como un robot. Aqui teneis los chips y las diferentes configuraciones que podeis preparar. Ya me contareis.

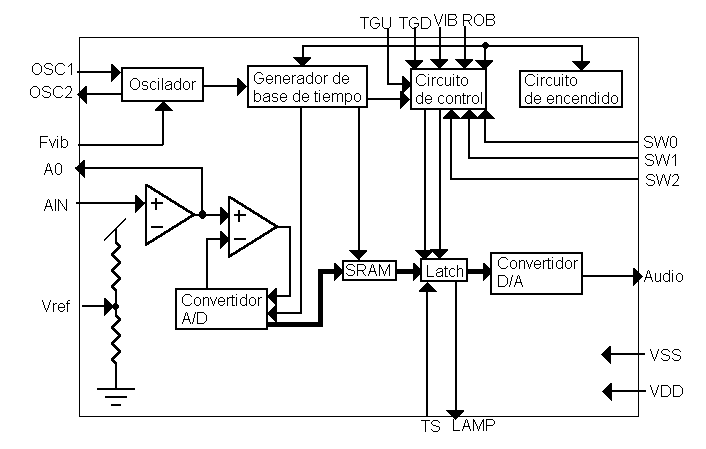

El HT8950 incluye, entre otros bloques funcionales un amplificador de micrófono con polarización interna, un convertidor A/D de 8 bits, una RAM estática (SRAM) y un convertidor D/A de 8 bits. Los convertidores A/D y D/A trabajan a una rata de muestreo de 8Khz, mas que suficiente para cubrir el espectro de la voz humana (3Khz) y proporciona una salida de buena calidad y con muy alta relación señal a ruido (SNR).

La siguiente tabla, resume la función de cada uno de los pines para la versión HT8950A.

No. NOMBRE FUNCION
1 OSC1 Entrada del oscilador
2 VIB Entrada del selector de modo vibrato
3 TGU Entrada del selector de paso UP
4 TGD Entrada del selector de paso DOWN
5 ROB Entrada del selector de paso en modo ROBOT
6 VSS Línea negativa de alimentación (GND)
7 NC No conectado
8 A0 Salida del amplificador interno
9 AIN Entrada del amplificador interno
10 VDD Línea positiva de alimentación
11 LAMP Salida para LED indicador de volumen
12 AUDIO Salida de audio
13 VREF Voltaje de referencia del amplificador interno
14 TS Entrada de prueba del chip
15 FVIB Salida de control de la frecuencia de vibrato
16 OSC2 Salida del oscilador

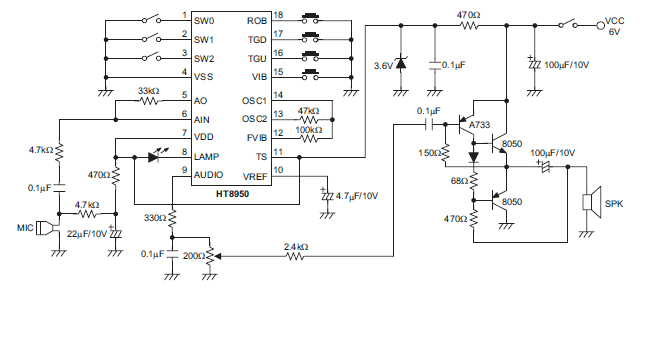

Atención! obsérvese en este esquema el transistor 8050 NPN es el 8550 PNP.

CONFIGURACION CON LM386

El sistema consta básicamente de un modulador digital de voz y un amplificador de audio, desarrollados alrededor de los chip IC1 (HT8950A) e IC2 (LM386I), respectivamente, la voz del usuario se captura mediante un micrófono electret (MIC1) y se reproduce normal o desplazado en frecuencia en un parlante dinámico (SPK1). Todo el conjunto opera a partir de una batería de 9V (B1).

Después de ser capturada por el micrófono, la señal de voz se aplica al amplificador interno del HT8950 a través de la red R4 C2. La ganancia de voltaje de este amplificador, que es un lazo abierto es típicamente igual a 2000, la determinan R3 (resistencia de realimentación) y R4 (resistencia de entrada), siendo del orden de 8,3 veces. Las resistencias R5 y R7, junto con el condensador C4, proveen las condiciones de polarización del elemento electret.

Una vez amplificada y limitada en su ancho de banda, el HT8950 inyecta la señal de voz al convertidor A/D de 8 bits interno donde es digitalizada a una rata de muestreo nominal de 8Khz. La señal de muestreo la produce un generador de base de tiempo interno, controlado a su vez por un oscilador. La frecuencia de este ultimo, que es del orden de 512Khz, la determina R2.

Después de digitalizada, la señal de voz se almacena en una RAM estática (SRAM), controlada también por el generador de base de tiempo, un circuito de control extrae la información de la RAM y la transfiere a un registro tipo latch. Desde este ultimo, la señal de voz pasa a un convertidor D/A de 8 bits que la restablece a su forma análoga original o con su espectro de frecuencia desplazado. Esta señal está disponible en la salida de AUDIO (pin 12).

Dependiendo de la velocidad con la cual se entreguen los datos de la SRAM al convertidor D/A, la señal original se reproduce con o sin su espectro de frecuencia desplazado. Esta condición depende del paso seleccionado mediante los interruptores tipo push-button S2 (UP) y S3 (DOWN). Especialmente, con cada toque, S2 desplaza el espectro vocal un paso hacia arriba y S3 lo desplaza un paso hacia abajo. En ambos casos, la secuencia se repite cíclicamente.

Una vez reconvertida a su forma análoga, la señal de voz se aplica a través de la red R8-C3 a un amplificador LM386 (IC2), encargado de impulsar el parlante (SPK1) y hacerla audible. La resistencia R6 actúa como pull-down del convertidor D/A modo corriente interno del HT8950 y el trimmer R9 como control de volumen general del sistema. Los demás componentes cumplen funciones auxiliares. En particular D1 limita la tensión de alimentación del HT8950 a un valor seguro (por debajo de 2,8V) y R1 fija la frecuencia de vibrato en 8hz, aproximadamente.

Lista de Materiales

Resistencia (1/4W, 5%)
R1-100K
R2-47K
R3-39K
R4, R5, R6-4,7K
R7-470
R8-8,2K
R9-5K , Trimmer, 1 vuelta

Condensadores
C1-4,7uF/16V, electrolítico
C2-0,47uF (474), cerámico
C3, C5-0,1uF (104), cerámico.
C4, C6, C7-220uF/16V, electrolítico.

Semiconductores
D1-Diodo Zener de 6,2V/0,5W

Circuitos integrados
IC1- Modulador de voz HT8950A
IC2- Amplificador de audio LM386

Transductores
MIC1- Micrófono electret, miniatura
SPK1- Parlante de 8 /0,25W

Electromecánicos
S1,…,S4-Interruptores push-button NA miniatura
J1- conector tipo snap para batería de 9V.

Fuente: http://www.forosdeelectronica.com/proyectos/cambiador-voz.htm
Otros efectos:

Comentarios (2)

ivan Tchakoff30 noviembre 2014 at 19:33

Hola, en la configuración en donde se utilizan dos transistores 8050, uno es pnp y el otro npn; es esto así, o se trata de un error? En caso de que sea así, cómo es que tienen el mismo código los transistores, tratándose de elementos distintos? Gracias de antemano y saludos

pesadillo19 enero 2015 at 16:16

Gracias por el comentario. El equivalente al 8050 NPN sería el 8550 PNP. Lo corregiré gracias.
