Medidor analógico ESR con 555

Este circuito detecta la impedancia del condensador en la frecuencia de la prueba de 100 kHz y la convierte en tensión de 1V/ohmios. Tan ESR puede ser percibido con multímetro ordinario. Porque electrolíticos son principalmente resistivas a 100 kHz esta tensión es aproximadamente el ESR del condensador. La gama measurin trata de 10mΩ…1Ω.

Descripción:
1. Circuito necesita estable 12 V y esto proviene el 7812.
2.555 genarates onda cuadrada de 100 kHz. Pasa a través de la resistencia limitadora actual de 220Ω y condensador de bloqueo de CC a la prueba propes.
2. Primer transistor amplifica señal
3. Segundo transistor amplifica y filtra la señal
4. Diodo Schottky D4 rectifica la señal. Trimmer R13 fino ajuste sensibilidad a 1 V / Ω. usa 0,1 de resistencia de Ω. Procedimiento: Cero metro, medir resistencia, ajuste el trimmer, cero metros, la resistencia medida, ajuste el trimmer… hasta logra la lectura de 100mV

Longitud correcta de los cables de prueba es de 10… 20 cm (= 5… 10 pulgadas). Conductores deben ser agrupadas como se muestra en la foto de abajo. Esto es para minimizar la variación de inductancia de plomo de prueba.

Oparating manual:

•Encendido
•Puntas de prueba corta. (ej. Conecte ambos conductores en el mismo tramo de condensador)
•Espere hasta que la lectura es estable.
•Seleccione el rango correcto y presione el botón de puesta a cero en el multímetro (REL Δ en se muestra en la foto).
•El medidor está listo para la medición
•Punto cero se desplaza si nivel de interferencias de RF cambia ej. traes medidor cerca de luz fluorescente compacta. A causa de este Compruebe punto cero por un cortocircuito en los cables juntos y observando el medidor muestra cero. Presione el botón de puesta a cero (REL Δ) si es necesario.

Diagrama esquemático, aquí:

Versión mejorada con pantalla.
Necesita agregar amplificador yun ajuste a cero para el panelmedidor

Diagrama esquemático con amplificador:

Medidor instalado en una caja:

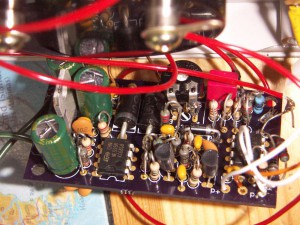

Placa de circuito impreso.

Amplificador operacional es TSH22. ACHTUNG! PCB no encuentra resistencia de telecine. Añadir a IC2B pin 7. Aproximadamente 100 obras probable de Ω, usé 22Ω uno. O utilizar CMOS op-amp

Fuente: http://koti.mbnet.fi/hsahko/elek/kv/esr/index.en.shtml
