Transmisor de TV con Audio

Si usted está interesado en construir a transmisor de TV para su proyecto electrónico esta avanzada TV transmisor con sonido diseñado por Tetsuo Kogawa podría ser buena idea para usted.

Transmisor de TV consta de dos secciones: transmisor de vídeo y audio de amplificación. En realidad ambos es transmisores. Principal genera la portadora de vídeo mientras que la menor uno genera el exacto 4.5 (5.5 en algunos países) portadora de audio FM MHz. Cuando se suministra a la sección principal, la combinación genera la portadora de audio que es el total de la frecuencia de vídeo más 4,5 MHz (esto es lo mismo en Estados Unidos pero diferente en otros países: 3.5 en el Reino Unido, 5.0 en Italia, 5.5 en Australia y así sucesivamente: ver los planes de canal).

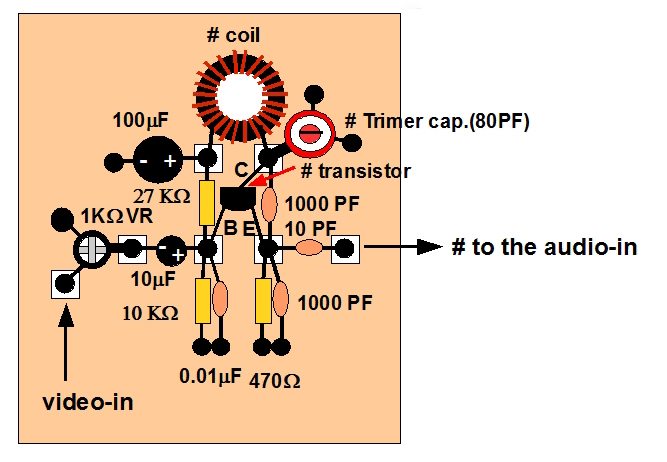

La sección de Audio

(1)Bobina:
El punto más difícil es la bobina. Puede utilizar cualquier tipo de bobina como encaja la inductancia. Pero el tamaño de la bobina para 4,5 MHz es bastante grande si usas usual tipo de bobinas. Aquí utilizaré el núcleo de ferrita Troidal que se realiza por Amidon Associates.

Viento 0,2 ECW (cable esmaltadas) alrededor de la “FT-50-43″ (Amidon) en 24 turnos.

(2)Transistor:
Puede utilizar más populares tales como 2SC2001, 2SC1815, 2SC1907, etc.. Pero debe mantener los pasadores (E, C, B).

Cómo ajustar:
Conexión de la prueba del contador de frecuencia en “# a audio-in”. A continuación, ajuste “cap trímero. (80PF) “como la frecuencia contador muestra exactamente 4,5 MHz. A veces, tienes que añadir algunos condensadores (según 1000PF 100) en la posición de “E(mitter)” del transistor con el fin de ajustar la frecuencia.

Fuente: http://electronics-diy.com/tv-transmitter.php
