RELE DE SOBRETENSION CON 741

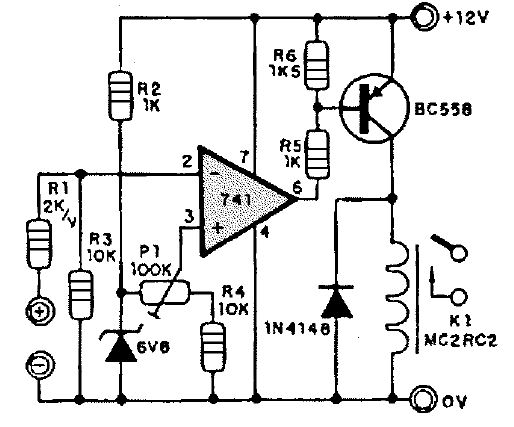

El circuito indicado activa el relé cuando la tensión de entrada sobrepasa un cierto valor ajustado por el potenciómetro P1. El valor de R1 se calcula con aproximación en función del valor de la tensión normal de entrada, será del orden de 2kΩ para cada volt. Así, si la tensión normal de entrada fuera de 100V, la resistencia será de 100 x 2 = 200kΩ. El diodo zéner puede tener valores en una faja relativamente amplia de valores, entre 3V3 y 7V2, siempre con disipación del orden de 400mW.
|
|
 | 3 noviembre 2015 en Electronica | tags: Circuitos electrónicos, Electronica |
En realidad el circuito no me ha funcionado, el relé oscila demasiado, y hasta ahora no he encontrado nada para que funcione y los componentes están bien. Mal diseño?
