AMPLIFICADOR EN PUENTE I CON LM108

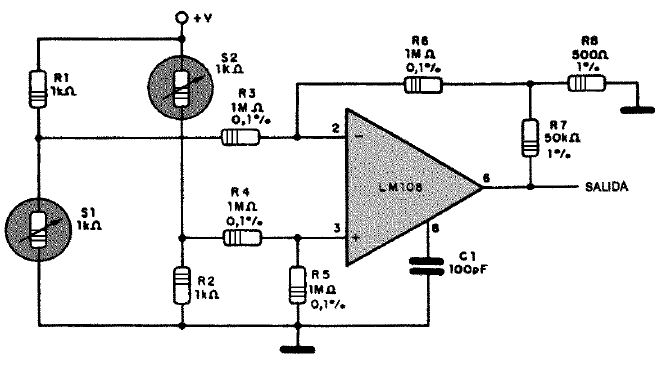

El amplificador que muestra la figura puede utilizarse con cualquier sensor resistivo con resistencia de 1kΩ y se caracteriza por la existencia de una compensación de ruido.
R5 debe ser variable, pudiendo ser ayudado para un mejor rechazo en modo común. R8 determina la ganancia del circuito.
