LÁMPARA NOCTURNA A PILAS DE MUY BAJO CONSUMO





Lámpara nocturna a pilas de muy bajo consumo





Este circuito se puede usar como lámpara de noche cuando no hay disponible una toma de corriente de red para enchufar una pequeña lámpara de neon. A fin de garantizar un consumo de pilas mínimo, se emplea una pila de 1,5 V y un simple doblador de tensión, que operan pulsatoriamente sobre un LED de alto brillo. El consumo de corriente es inferior a 500 µA.

Una fotorresistencia opcional desconecta el circuito por la luz del día o cuando las lámparas iluminen la habitación, lo que permite una mayor economía de corriente.

Este dispositivo funcionará durante aproximadamente 3 meses de forma continua con una pila ordinaria de tamaño AA, o durante 6 meses con una pila de tipo alcalina, pero si se añade la fotorresistencia (y su circuitería adicional), el tiempo de funcionamiento del circuito puede llegar a ser el doble e incluso el triple.

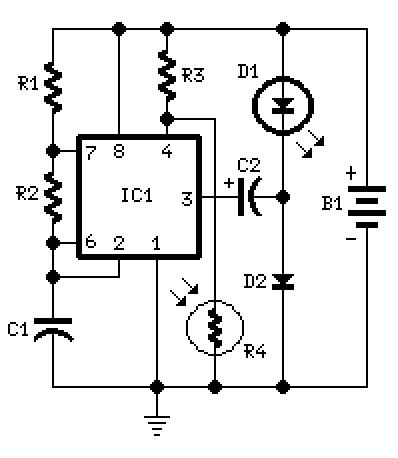

Funcionamiento del circuito:

IC1 genera una onda cuadrada de aproximadamente 4 Hz de frecuencia. C2 y D2 forman un duplicador de tensión, necesario para elevar la tensión de la pila a un valor de pico capaz de operar el LED.


Notas:

  • IC1 debe ser de tipo CMOS: sólo estos dispositivos pueden operar con seguridad con alimentaciones de 1,5 V o menos.
  • Si usted no necesita la operación con fotorresistencia, omita R3 y R4, y conecte la patilla 4 de IC1 al positivo de alimentación.
  • Se puede emplear un LED ordinario, pero la intensidad de la luz será bastante baja.
  • Se puede utilizar un diodo común de tipo 1N4148 en lugar del diodo Schottky 1N5819, pero la intensidad del LED se reducirá debido a la mayor caída de tensión en el diodo.
  • Cualquier tipo de diodo Schottky-barrier se puede emplear en lugar del 1N5819, como por ejemplo el BAT46 (diodo para 100 V 150 mA).


Lista de componentes

R1, R2 1M   1/4W Resistores
R3 47K   1/4W Resistor (opcional: ver notas Notes)
R4 Fotorresistencia (Cualquier tipo, ver notas)
C1 100nF 63V (Condensador de poliéster)
C2 220µF 25V (Condensador electrolítico)
D1 LED rojo 10mm. de alto brillo (ver notas)
D2 1N5819  (Diodo Schottky-barrier, 40V 1A, ver notas)
IC1 7555 o TS555CN (Chip temporizador 555 versión CMos)
B1 Pila 1,5V (tamaño AA o AAA, etc.)



Fuente: redcircuits.com
