Temporizador a la desconexión con BC547

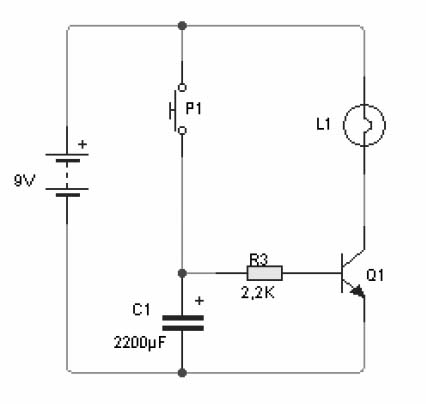

Material necesario:
R3 = 2K2
C1 = Condensador electrolítico 2.200 mF; 16 V.
Q1 = Transistor NPN BC547
L1 = Lámpara
P1 = Pulsador NA
Funcionamiento:
Al principio, la lámpara está apagada, ya que por la base no circula corriente. Estamos, por tanto, ante un transistor en corte. Cuando accionamos el pulsador, circula corriente por la base, se activa el transistor y la lámpara se enciende. A la vez, el condensador se carga.
Al soltar el pulsador, la lámpara sigue luciendo durante un tiempo; ahora, la corriente de
base la proporciona el condensador; cuando éste se descarga, el transistor se bloquea y la lámpara se apaga.
Cuanto mayor sea la capacidad del condensador, más carga adquirirá y más tiempo tardará en descargarse.

Fuente:  IES Julián Marías – Valladolid
