RELE TEMPORIZADO CON 741

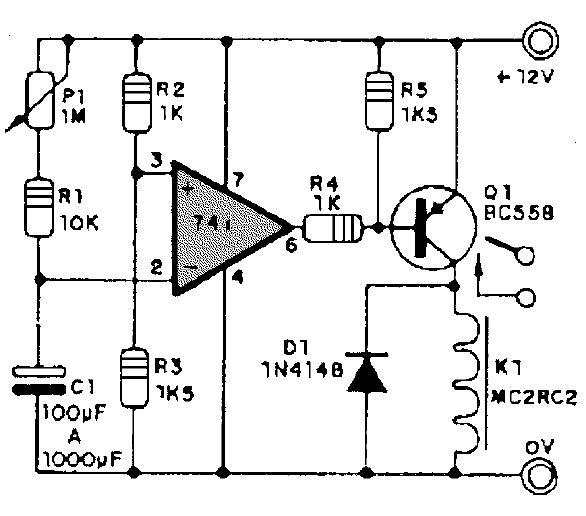

El circuito activa el relé después de transcurrido un cierto tiempo en que se establece la alimentación. Este tiempo se ajusta con P1 y es dado justamente por la constante de tiempo de P1, R1 y C1. El valor de C1 debe, pues, ser elegido de acuerdo con la faja de tiempo que se pretende para el accionamiento.
Valores típicos van de la faja de 100μFa 1000μF. Para valores mayores, por arriba de 470μF, por ejemplo, será necesario tener cuidado con la calidad del condensador, pues la existencia de fugas puede perjudicar su funcionamiento e impedir que se cierre el relé en el intervalo deseado.
