Punta para medición de voltaje “pico a pico”

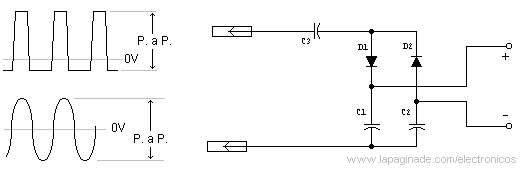

Al realizar reparaciones de equipos electrónicos muchas veces es necesario hacer mediciones de tensión “pico a pico”. Es decir, el voltaje total entre el punto (pico) mas alto y el punto (pico) más bajo de una tensión de corriente alterna de cualquier forma de onda. Ver la figura.
Sin duda el instrumento más indicado para este trabajo, es el osciloscopio. Pero cuando no se dispone de este, o cuando solo se desea hacer una rápida verificación del voltaje “pico a pico”, presente en determinado punto de un circuito, como por ejemplo, las etapas de deflexión vertical y horizontal de TV o monitores, este dispositivo resulta de gran utilidad.

Componentes:
D1 y D2 – Diodos BA159 o similares (ECG558, BA160,…)
C1 y C2 – Condensadores 0.047uF para 1500V (o más)
C3 – Condensador 0.1uF para 1500V (o más)
Varios – Cables, conectores, etc.

La descripción del circuito no requiere mayores explicaciones.
Para su uso se conecta al multímetro (tester) digital usándolo como voltímetro de corriente continua en una escala adecuada a la tensión P. a P. que se va a medir.
Se debe tener la precaución de descargar la punta, cortocircuitandola después da cada medición, ya que queda cargada, y esto podría causar daños en los circuitos al hacer otra medición.
