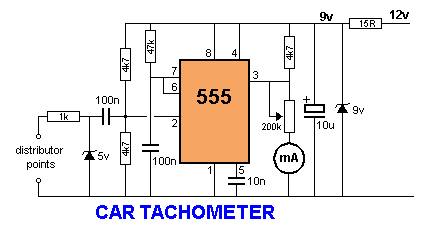

TACOMETRO DE COCHE CON 555

A 555 se configura como un tiro monoestable o uno en este proyecto. El período de la 555 está determinada por los 47k y el condensador de la patilla 6 a tierra (100n). Hora “T” RC = 1,1 o 1,1 X 50.000 X 0,1 ^{x10 -6}  = 0,0055 o 5,5 mS (milisegundos).
El 555 recibe impulsos de activación de los puntos de distribución. Estos están limitados por el 1k y el diodo zener 5v. Estos son AC acoplado a la entrada de disparo a través del condensador de acoplamiento 100n. El metro 50mA recibe pulsos de corriente a través de la olla 200k para mostrar una lectura. Integración de los impulsos de corriente produce una indicación visible de la velocidad de motor de los coches en el metro 0-1mA. suministro se toma del sistema de 12V coches y para el que 555 se reduce a un 9v regulado por la resistencia de 15 ohm en conjunto con el diodo zener 9v. Nota: el electrolítico 10u debe colocarse físicamente lo más cerca posible a la alimentación Pin 8.
