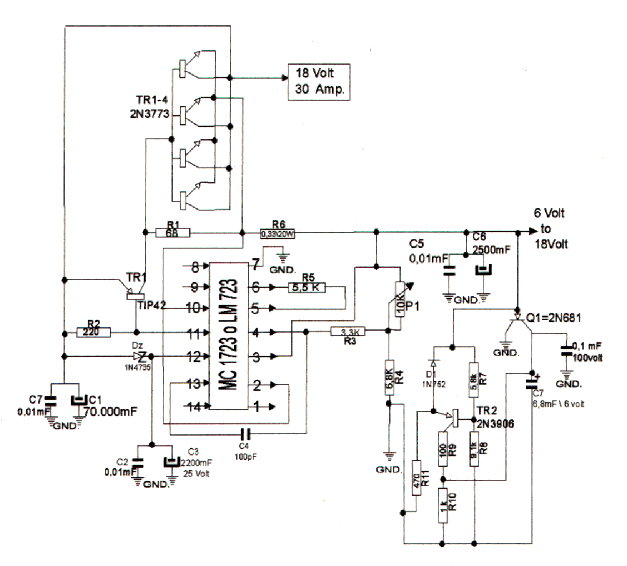

Fuente Estabilizada 6 a 18Volt con LM723
![regula[1]](http://www.pesadillo.com/pesadillo/wp-content/uploads/2013/07/regula1.gif)
Lista de Materiales
|
Resistencias
|
Valor
|
|
Regulador
|
|
|
R1
|
68
|
|
R2
|
220
|
|
R3
|
3,3 K
|
|
R4
|
6,8 K
|
|
R5
|
5,5 K
|
|
R6
|
0.33 / 30 Watts
|
|
P1
|
10 K
|
|
Proteccion
|
|
|
R7
|
5,8 K
|
|
R8
|
9,1 K
|
|
R9 ( Segun Amp. de salida)
|
200 ( 12 Ampers) o 100 ( 35 Ampers ) |
|
R10
|
1 K
|
|
R11
|
470
|
|
Condensadores
|
|
|
C1
|
70.000
|
|
C2
|
0,01
|
|
C3
|
2200
|
|
C4
|
100 p
|
|
C5
|
0,01
|
|
C6
|
2500
|
|
C7 ( Segun Amp. de salida)
|
22 / 16 volt (12 Ampers) o 6,8 / 16 volts(35 Ampers) |
|
Transistor, Triac, etc
|
|
|
IC
|
MC 1723 o LM723
|
|
TR1
|
TIP 42
|
|
TR2
|
2N3906
|
|
TR ( Segun Amp. de salida)
|
2 x 2N3773 ( 12 Amp. ) o 4 x 2N3773 ( 35 Amp. ) |
|
Q1
|
2N681
|
|
Dz
|
1N4735
|
|
D1
|
1N752
|
|
Diodos del T1
|
2 x 50 volt / 50 Amp.
|
|
T1
|
18 + 18 Volt / 12 Ampers o 18 + 18 Volt / 35 Ampers |
|
T2
|
10 espiras de alambre bifilar de 2 mm sobre nucleo de Ferrite
|
Valores de resistencias en Ohms, salvo especificaciones.
Valores de los condensadores en micros- faradios, salvo especificaciones
El Circuito Impreso
![regula2[1]](http://www.pesadillo.com/pesadillo/wp-content/uploads/2013/07/regula21.gif)
Fuente: http://ghbu.tripod.com/regula.html
|
|
